ランプ付きの Bluetooth スピーカーを作成した記録です。
完成したもの

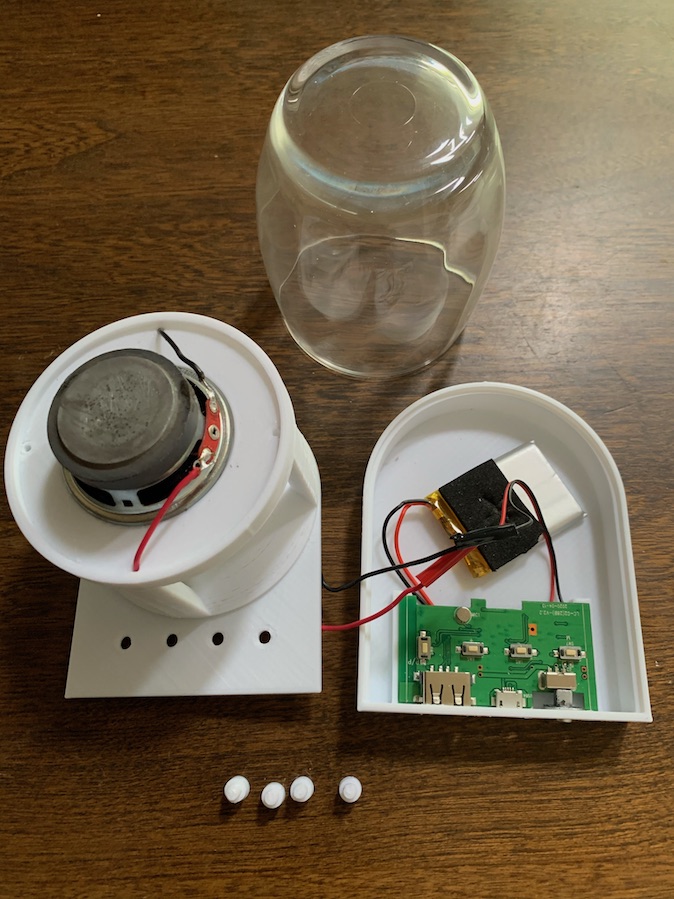

中身はこんな感じ
使用した部品
- ダイソーのBluetooth Speaker (SR9910) 500円（税別）
- Can★Doのガラスコップ 100円（税別）
- フィラメント型LED（3V駆動のもの） Aliexpress で10本セット200円（送料込み）
- 1.6mm径の銅線 適量
- 半田、錫メッキ線 適量
- フェルト布 少々
3Dモデリング
3Dモデリングには Fusion360 を使用しました。手順は
ダイソーの500円Bluetooth Speaker を分解して、基盤、バッテリー、スピーカーを取り出して、それぞれの寸法を計測してケースをデザインするための部品にする。
部品がうまく収まるようにケースをモデリングする。上部はスピーカーとコップがうまく収まるようにしたリング状の部品とし、支柱とホーン部分とは別にする。リングと支柱には2mm弱の穴を貫通させる。
基盤などが収まる部分はスイッチやUSBポートを合わせて作る。
3Dプリントしやすいように、リング部分、支柱・ホーン、本体下部、押しボタン（4個）、スイッチを別ボディとした。
組み立て
スピーカーをはめ込み、支柱の穴には銅線を通して配線の基盤からの配線をはんだ付け。
スピーカーと銅線は配線が目立たないよう錫メッキ線を使用した。
（スピーカーの周りはフェルトを切り抜いて両面テープで貼り付け）
フィラメント型LEDは銅線を曲げてはんだ付け。
ガラスコップをかぶせて完成！
スピーカーのお尻にメタルプレートを貼り付けて見た目を良くした。
